معرفی نیروگاههای شرکت مدیریت تولید برق بیستون:
شرکت مدیریت تولید برق بیستون بهرهبرداری و نگهداری از دو واحد بخار نیروگاه بیستون و چهار واحد گازی نیروگاه اسلام آباد غرب را برعهده دارد.
الف)معرفی نیروگاه بیستون
ساخت نیروگاه بیستون برای تأمین انرژی برق مورد نیاز شبکه در منطقه غرب کشور ( استانهای کرمانشاه، ایلام و کردستان) در سال1370 توسط متولیان امر مورد توجه قرار گرفته و پس از بررسی و مطالعات فنی در زمینه مشخصات زمینشناسی، دوری و نزدیکی به راههای ارتباطی و در دسترس بودن آب مورد نیاز، عمليات احداث آن از ابتدای همان سال آغاز گردید.
این نیروگاه 640 مگاواتی با دو واحد بخاري با ظرفيت نامي 320 مگاوات، در کیلومتر 25 جاده کرمانشاه-همدان واقع شده و قابليت افزايش تا چهار واحد را دارد.
در اجرای این طرح با هدف رسیدن به خوداتکایی، پیمانکاران ایرانی قسمت عمده عملیات نصب و کارهای ساختمانی نیروگاه را برعهده داشتند.
ميزان و نوع سوخت مصرفي واحدهاي بخار:
سوخت اصلي واحدهاي بخار، گاز طبيعي و از مازوت نیز به عنوان سوخت دوم استفاده ميشود. همچنين امكان استفاده از تركيب گاز و مازوت وجود دارد.
آب مصرفي واحدهاي بخار :
آب مورد نياز نيروگاه از طريق سه حلقه چاه فلمن با ظرفيت نامي آب دهي 2000 متر مكعب در ساعت تأمین ميشود كه در حال حاضر به دليل كاهش منابع زير زميني ظرفيت آب دهي چاهها کاهش یافته است. همچنین به منظور تأمین آب مورد نیاز نیروگاه، در سال 1383 سه حلقه چاه عمیق ، در کنار چاههای فلمن حفر و به بهرهبرداری رسیده است. اين چاهها در مجاورت جاده هرسين و در فاصله 6 كيلومتري نيروگاه احداث شدهاند.
اساس كار واحدهاي بخار:

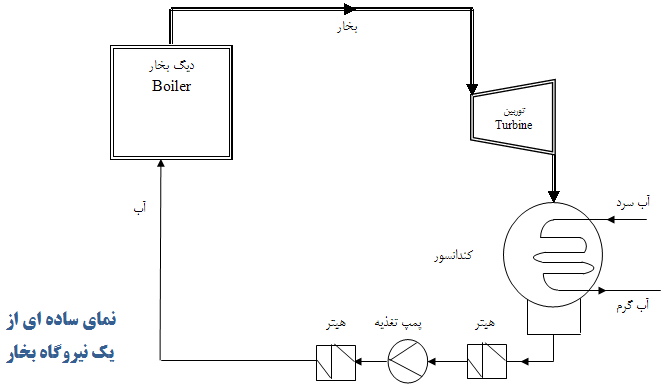

اساس كار نيروگاههاي بخار بدين صورت است كه ابتدا آب در ديگ بخار به حالت بخار درآمده و به توربين هدايت و پس از به حركت درآوردن محور توربين به كندانسور رفته و توسط آب خنك كن تقطير و مجدداً بصورت آب در ميآيد. در ژنراتور با گردش روتور آن كه به محور توربين متصل است، الكتريسته توليد ميگردد که توسط يك پست برق 230 كيلو ولت با شش خط خروجي به شبكه سراسري وصل ميشود.
مشخصات فني واحدهاي نيروگاه بخار
ديگ بخار :
ـ كارخانه سازنده : فرانكوتوسي، ايتاليا
ـ وزن كل مولد بخار با احتساب اسكلت فلزي 5324 تن
ـ نوع بويلر: آويز، درامدار، گرمايش مجدد يك مرحلهاي، كوره تحت فشـار و با قابليت تغيير زاويه مشـعلها ( از30- تا 30+ درجه نسبت به افق )
ـ حجم كوره : 4500 متر مكعب
ـ سطح حرارتي بويلر : 19975 متر مربع
ـ ظرفيت توليد بخار : 1056 تن در ساعت
ـ نوع و تعداد مشعلها: شانزده مشعل سوخت مايع و شانزده مشعل سوخت گاز
ـ درجه حرارت و فشار بخار خشك خروجي از بويلر: 540 درجه سانتيگراد و 178 کیلوگرم بر سانتیمتر مربع
ـ ارتفاع بويلر : حدود 50 متر
ـ ارتفاع دودكش : 160 متر
توربين :
ـ كارخانه سازنده : فرانكوتوسي، ايتاليا
ـ قدرت نامي و حداكثر : 320 و 344 مگاوات
ژنراتور :
قدرت نامي ژنراتور: 400 مگاولت آمپر
ولتاژ نامي ژنراتور: 20 كيلوولت
نوع سيستم تحريك: استاتيك
سيال خنك كننده ژنراتور : آب مقطر برای استاتور و هيدروژن برای روتور
كارخانه سازنده ژنراتور : آنسالدو انرجياي ايتاليا
مشخصات ترانسفورماتور اصلي نيروگاه:
نسبت تبديل و ظرفيت ترانسفورماتور
400 MVA , 230KV / 20 KV , Ynd11
نوع خنك كنندگي ترانسفورماتور : ODAF
جدول مشخصات فني واحدهاي بخار شركت مديريت توليد برق بيستون
آشنايی با نيروگاه گازی اسلام آباد

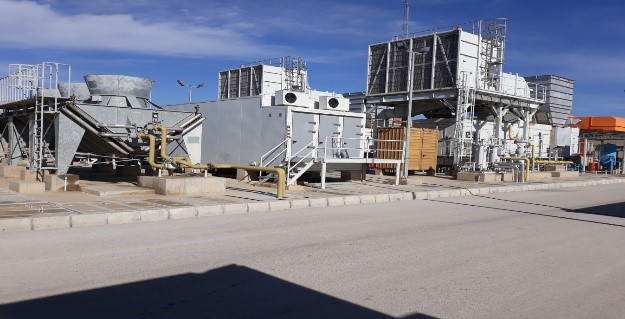

نیروگاه گازی اسلام آباد یکی از واحدهای تولید برق کشور است که تحت مدیریت شرکت مدیریت تولید برق بیستون فعالیت میکند. این نیروگاه با داشتن 4 واحد 25 مگاواتی نقش مهمی در تامین برق منطقه ایفا میکند و بخشی از زیرساختهای کلیدی صنعت برق در غرب کشور به شمار میرود. نیروگاه گازی اسلام آباد در زمینی به مساحت 3.5 هکتار، در محدوده شهر اسلام آباد غرب (جاده اسلام آباد غرب-کرمانشاه) و در ارتفاع 1345 متری از سطح دریا واقع شده است.
توربین این نیروگاه از نوع H25 با سرعت نامی 7258 دور بر دقیقه میباشد که از طریق گیربکس به ژنراتور متصل و سرعت آن به 1500 دور در دقیقه تبدیل میشود. مطابق مدارک فنی راندمان نیروگاه برابر3/33 درصد میباشد.
 |
 |
سوخت مصرفی اصلی نیروگاه گاز طبیعی بوده که امکان استفاده از گازوییل بهعنوان سوخت دوم نیز در واحدهای نیروگاه وجود دارد. انرژی تولیدی نیروگاه از طریق دو ترانس اصلی به پست 230کیلو ولت اسلام آباد منتقل میگردد.
میانگین تولید سالانهی انرژی در نیروگاه گازی اسلام آباد طی شش سال گذشته حدود 458 هزارمگاوات ساعت بوده است.
مشخصات کلی نیروگاه در جدول زیر آورده شده است:
اساس کار نیروگاه گازی:

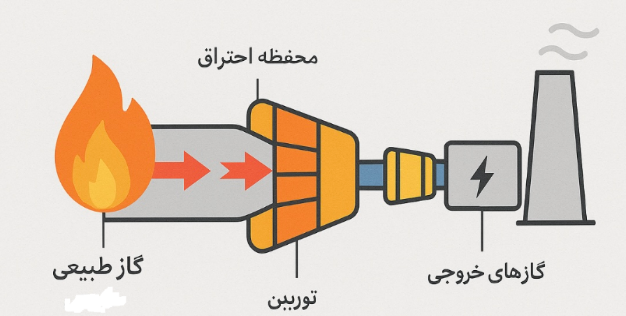

عملكرد واحدهاي گازي بر اساس سیكل ترمودينامیكي برايتون ميباشد كه در آن هوا با گذشتن از کانال مکش و عبور از فیلترها و صدا خفهکنها وارد کمپرسور میشود، در کمپرسور فشار هوا افزایش مییابد. هوای فشرده شده به سمت محفظههای احتراق هدایت شده و سوخت گاز نیز از طریق نازلها تزریق و احتراق صورت میگیرد. انرژی گازهای داغ و سوخته شده از طریق توربین به توان مکانیکی تبدیل میشود. ژنراتور از طریق محور(شفت) به توربین متصل شده است و از طریق القای الکترومغناطیسی انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند. توان الکتریکی تولید شده توسط ژنراتور از طریق ترمینالهای ژنراتور تحویل ترانس میگردد. گازهای خروجی در دمای تقریبی 550 درجه سلسیوس از طریق یک اگزوز عمودی وارد هوای آزاد میشوند. شکل زیر شماتیکی از یک نیروگاه گازی با سیکل باز را نمایش میدهد.

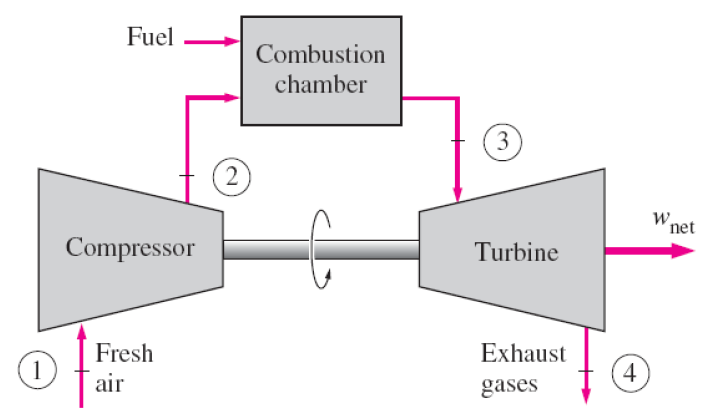

شماتیک نیروگاه گازی با سیکل باز
